液压缸维修之带位移测量装置的液压缸的测量原理是怎样的？ 这是一种新型的带位移测量装置的液压缸维修，这种液压缸维修可与CPU直接连接，不需另外的附加装置。基本上只是在普通液压缸内加设一位移传感头而已，可直接测量由液压缸驱动的工作台的直线位移。 这种液压缸的结构和位移测量原理如图3-23所示。位置检测机构由活塞杆、装在缸盖内的线圈以及安装在外部的数模变换器构成。活塞杆的表层交替等节距地装有同心状的磁性体与非磁性体，读出头中的初级励磁线圈及次级感应线圈配置在磁屏蔽铁芯规定的位置上。因为磁性体与非磁性体交替装在活塞杆上，所以磁阻随着活塞杆的移动而顺次变化。

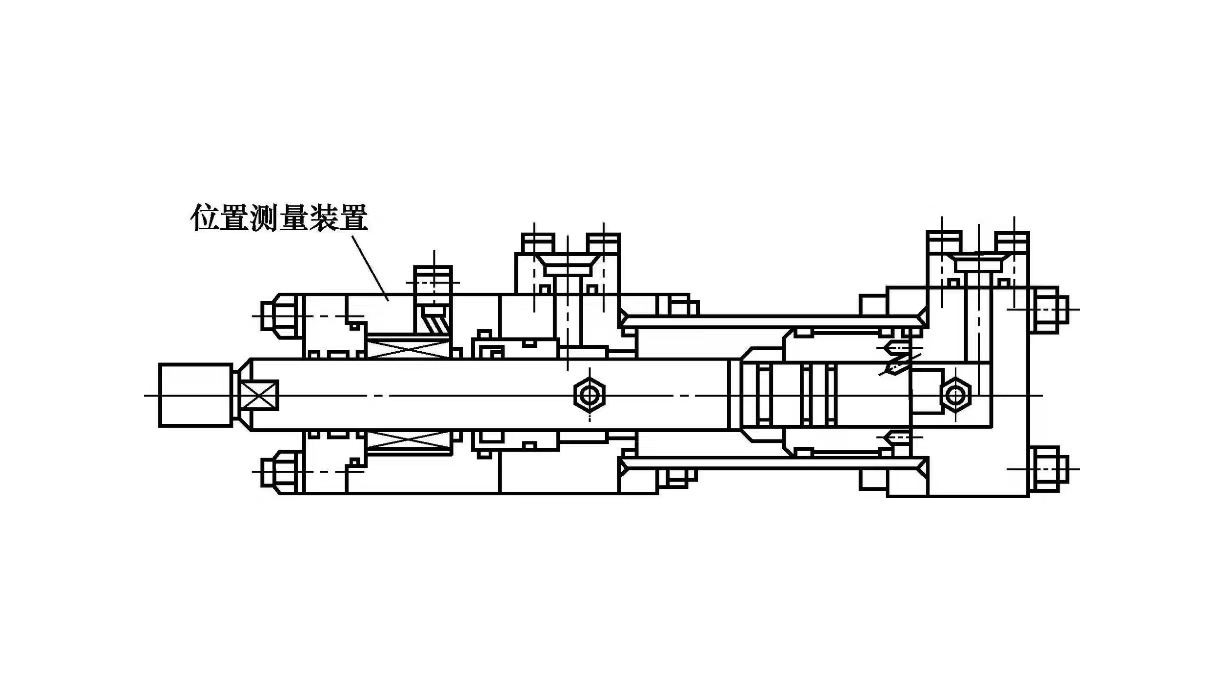

图3-23 带位移测量装置的液压缸维修结构

当初级线圈以Isinωt及Icosωt交替励磁时，这种磁阻变化导致次级线圈感应电压的变化，其变化规律为E=Ksin（ωt-2πx/p）。观察图3-24所示的相位可知，次级线圈的感应电压与初级线圈的励磁Isinωt相比，仅相移活塞杆移动量x，如果取出两者之间的相位差，在一节距（P=12.8mm）范围内，可将活塞杆的直线位移作为绝对位置信号进行测量。

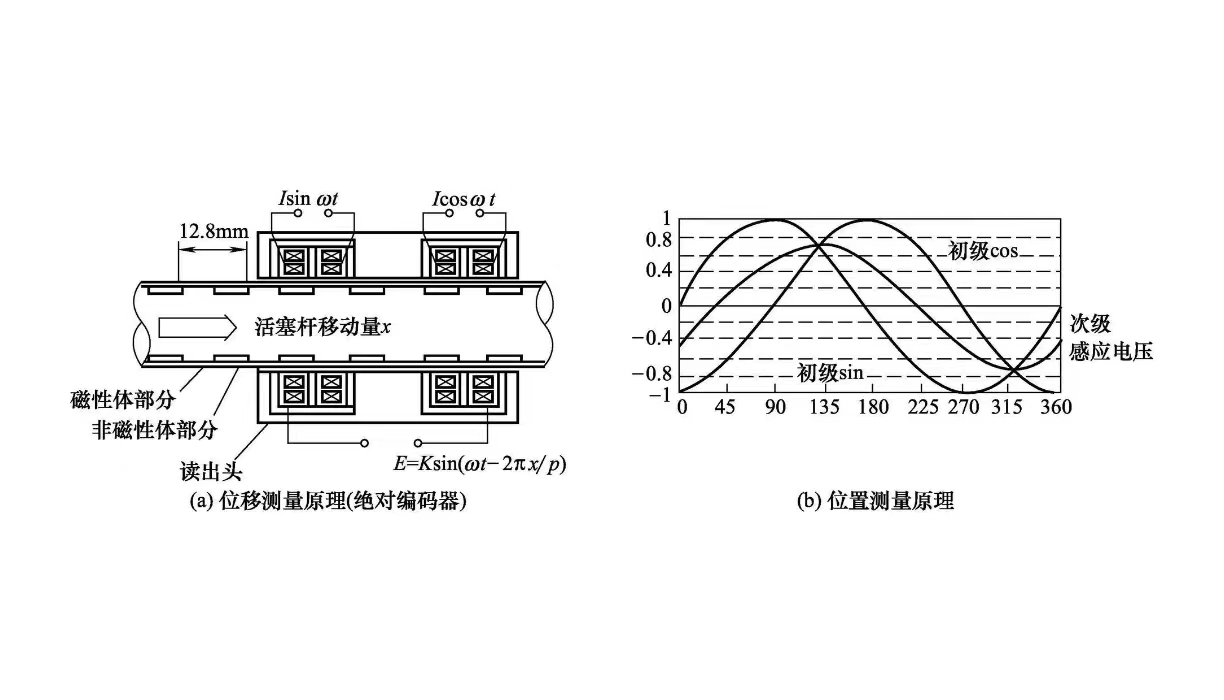

图3-24 位移与位置测量原理

这种测量方式液压缸活塞杆与位置测量线圈部位是不接触的，无摩擦损伤，因而寿命长，不受电压大小、油温及工作液种类的影响。在抗振性、高温、电噪声等方面显示出高的可靠性。
