液压缸维修之液压缸的差动连接？应用在什么场合？怎样计算差动液压缸的运动速度和牵引力？

当单杆活塞缸两腔同时通入压力油时，由于无杆腔有效作用面积大于有杆腔的有效作用面积，使得活塞向右的作用力大于向左的作用力，因此，活塞向右运动，活塞杆向外伸出；与此同时，又将有杆腔的油液挤出，使其流进无杆腔，从而加快了活塞杆的伸出速度，单杆液压缸的这种连接方式被称为差动连接。 差动连接时，液压缸的有效作用面积是活塞杆的横截面积，工作台运动速度比无杆腔进油时的大，而输出力则较小。 差动连接是在不增加液压泵容量和功率的条件下，实现快速运动的有效办法。 4.怎样计算差动液压缸的运动速度和牵引力？

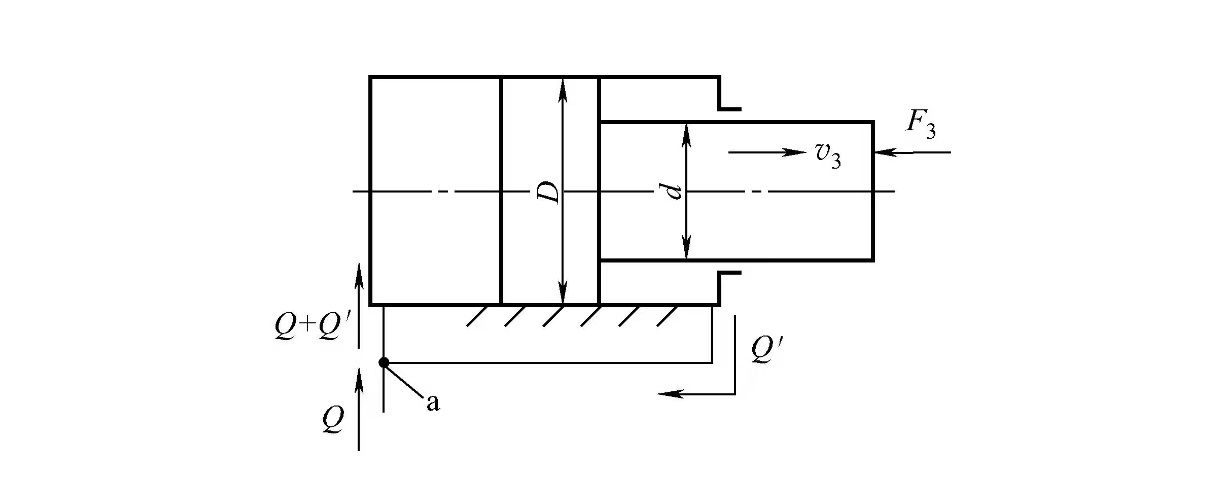

活塞的运动速度为（图3-38）： 图3-38 差动连接 v3=ηV=ηV （3-14） 在忽略两腔连通油路压力损失的情况下，差动连接液压缸的推力为： F3=p1（A1-A2）ηm=d2p1ηV （3-15） 5.举例说明计算单杆液压缸可推动的最大负载和运动速度的方法？ 已知单活塞杆液压缸的缸筒内径D=100mm，活塞杆直径d=70mm，进入液压缸的流量Q=25L/min，压力p1=2MPa，p2=0。液压缸的容积效率和机械效率分别为0.98、0.97，试求在图3-37（a）、（b），图3-38所示的三种工况下，液压缸可推动的最大负载和运动速度各是多少？ 解：在图3-37（a）中，液压缸无杆腔进压力油，回油腔压力为零，因此，可推动的最大负载为： F1=D2p1ηm=×0.12×2×106×0.97=15237N   液压缸向左运动，其运动速度为： v1=ηV==0.052m/s 在图3-37（b）中，液压缸为有杆腔进压力油，无杆腔回油压力为零，可推动的负载为： F2=（D2-d2）p1ηm=（0.12-0.072）×2×106×0.97=7771N 液压缸向左运动，其运动速度为： v2=ηm==0.102m/s 在图3-38中，液压缸差动连接，可推动的负载为： F3=d2p1ηm=×0.072×2×106×0.097=6466N   液压缸向左运动，其运动速度为： v3=ηV==0.106m/s 6.举例说明计算柱塞液压缸的推力和运动速度？ 一柱塞缸柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p，流量为q，缸筒直径为D，柱塞外径为d，内孔直径为d0，试求柱塞缸所产生的推力F和运动速度v。 解：F=pA=d2p，v=== 3.1.5 液压缸的故障分析与排除 1.维修液压缸时主要查哪些易出故障的零件及其部位？ 如图3-39所示，液压缸易出故障的主要零件有活塞、活塞杆、缸体、导向套、活塞与活塞杆密封等。 液压缸易出故障的主要零件部位有：活塞与活塞杆配合面的磨损拉伤；活塞杆和导向套配合面的磨损拉伤；活塞密封破损；其他密封破损等。

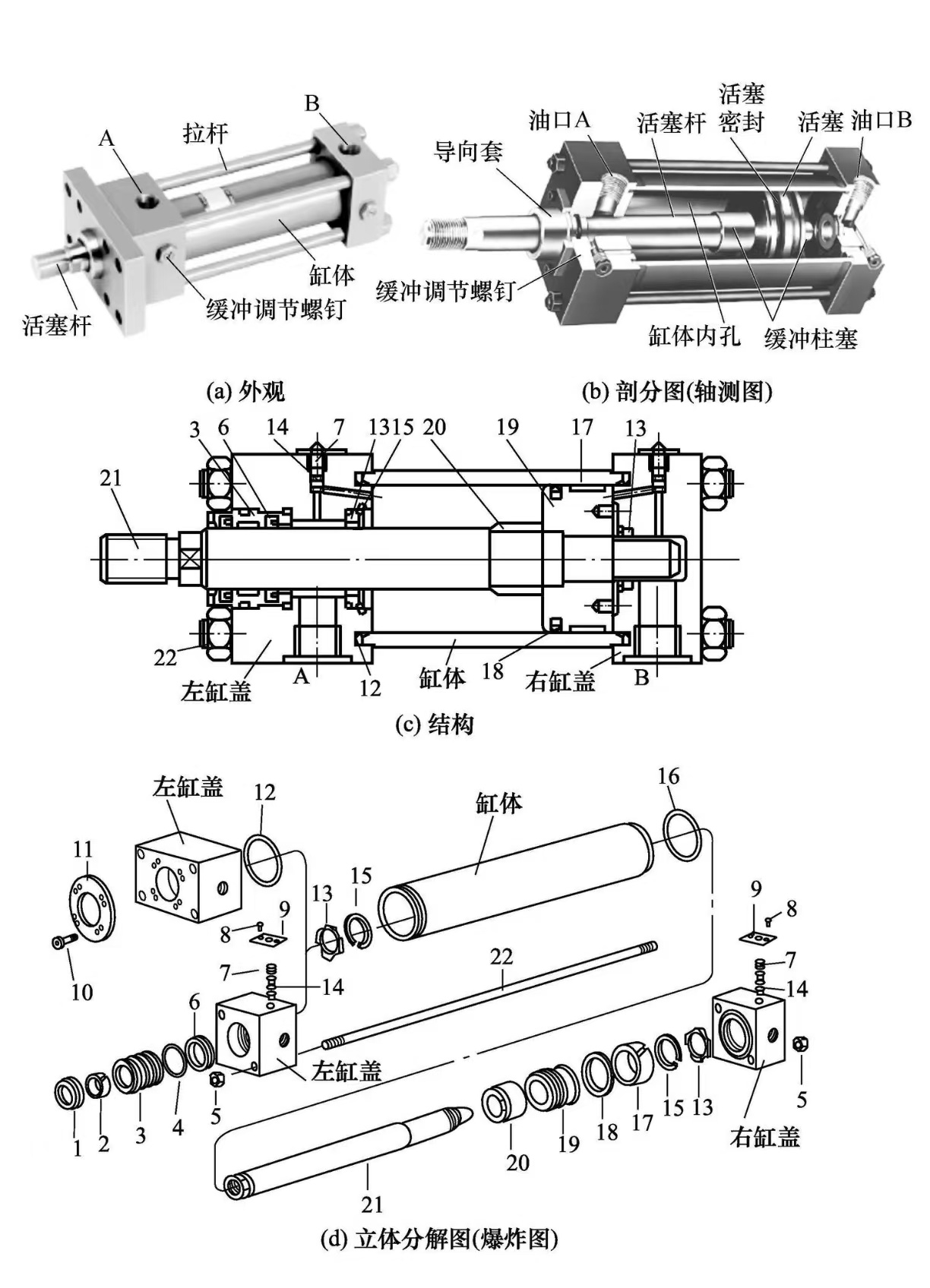

图3-39 液压缸易出故障的零件及其部位

1—防尘密封；2—磨损补偿环；3—导向套；4、12、14、16—O形圈；5—螺母；6—密封圈；7—缓冲节流阀；8、10—螺钉；9—支承板；11—法兰盖；13—减震垫；15—卡簧；17—活塞磨损补偿环（斯来圈）；18—活塞密封（格来圈+O形圈）；19—活塞；20—缓冲套；21—活塞杆；22—双头螺杆
