液压设备维修之维修液动换向阀时主要查哪些易出故障的零件？

液动换向阀易出故障的零件有：主阀体、主阀芯、对中弹簧等（图4-77）。

图4-77 液动换向阀易出故障的零件

维修电液动换向阀时主要查哪些易出故障的零件及其部位？

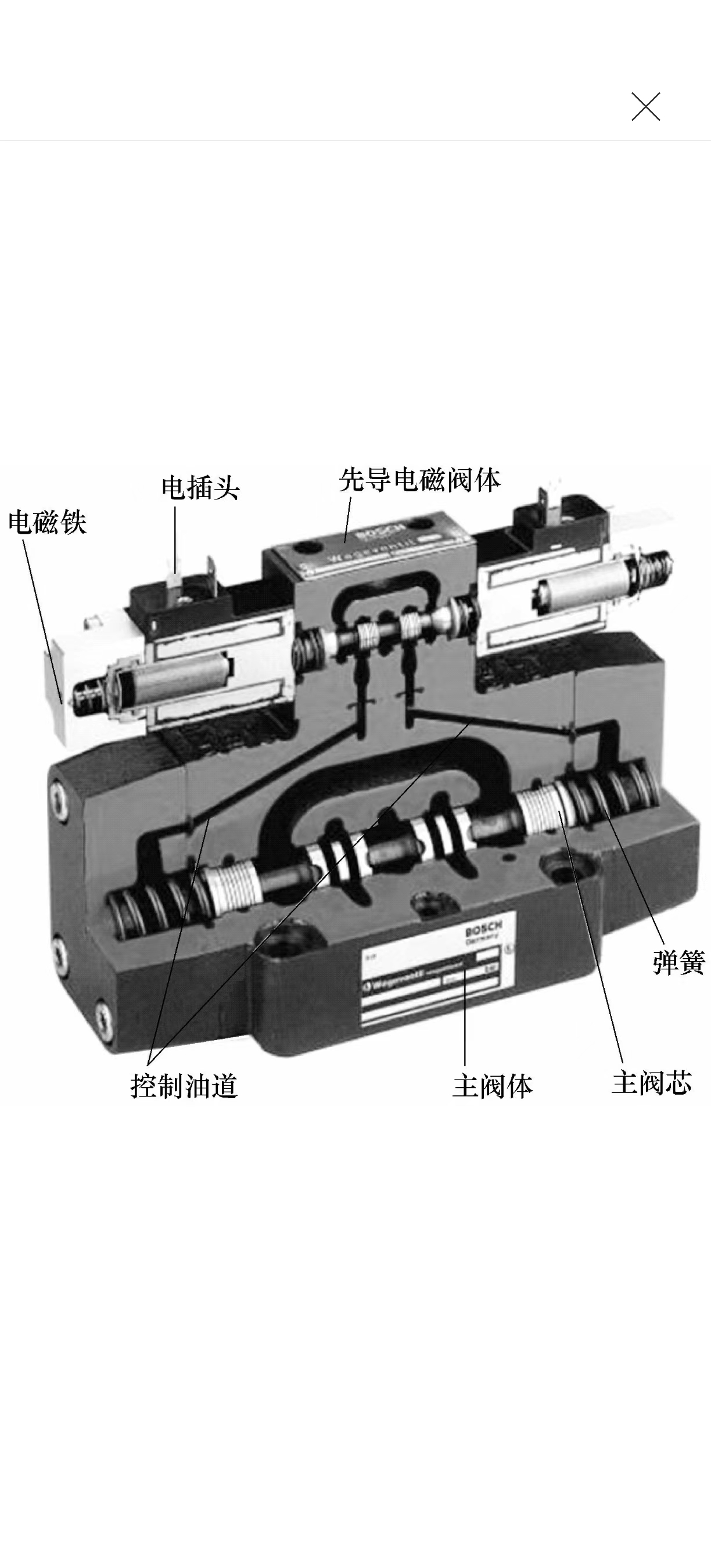

电液动换向阀的解剖图如图4-78所示，

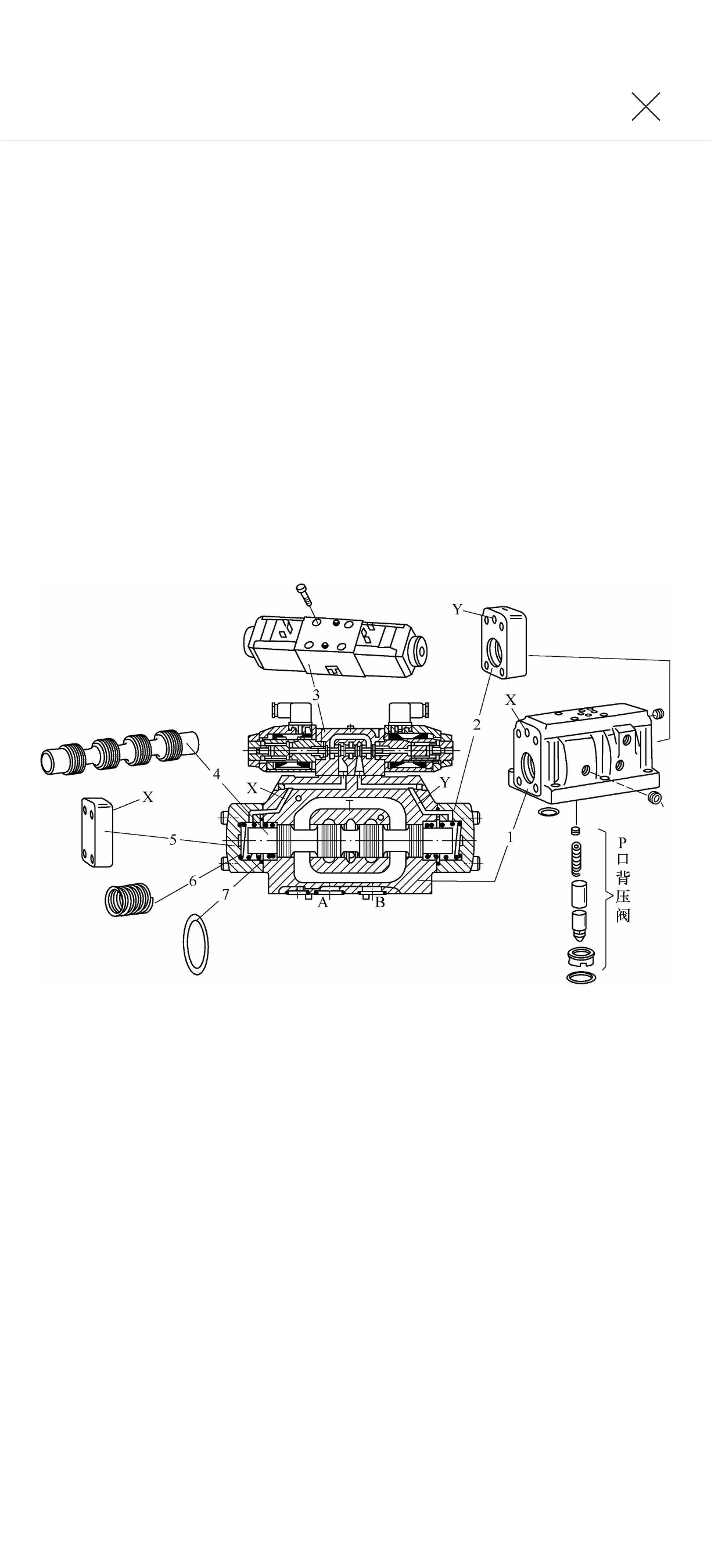

电液动换向阀易出故障的零件如图4-79所示。

电液动换向阀易出故障的零件有：先导电磁阀、主阀体、主阀芯、对中弹簧等。 图4-78 电液动换向阀解剖图 图4-79 电液动换向阀易出故障的零件 1—主阀体；2—右阀盖；3—先导电磁阀；4—主阀芯；5—左阀盖；6—复位对中弹簧；7—O形圈

不换向或换向不正常的原因有哪些？怎样排除？ （1）控制油路无控制油流入 ①先导电磁阀未换向。检查原因并消除。 ②控制油路X或Y被堵塞。检查清洗，并使控制油路畅通。 ③先导电磁阀故障：例如阀芯与阀体因零件几何精度差、阀芯与阀孔配合过紧、油液过脏等原因卡死；弹簧漏装、折断、疲劳弯曲等使滑阀芯不能复位。修理配合间隙达到要求，使阀芯移动灵活；过滤或更换油液，查明原因予以排除。 （2）控制油路压力不足 ①阀端盖处漏油。 ②先导阀滑阀排油腔一侧（Y口）节流阀调节得过小或被污物堵死。清洗节流阀并适当调整。 （3）主阀芯卡死，不移位 ①主阀芯与主阀体几何精度差。修理配研间隙达到要求。 ②主阀芯与主阀孔配合太紧。修理配研间隙达到要求。 ③主阀芯表面有毛刺。清除毛刺，冲洗干净。 ④复位对中弹簧不符合要求。弹簧力过大、弹簧弯曲变形、弹簧断裂等原因，致使主阀芯不能复位或移位时，须更换适宜的弹簧。 （4）阀安装不良、阀体变形 ①板式阀安装螺钉拧紧力矩不均匀、过大造成阀体变形。重新紧固螺钉，并使之受力均匀，最好用力矩扳手按规定的力矩值拧紧螺钉。 ②管式阀阀体上连接的管子“别劲”。重新安装。 （5）油液变质或油温过高 ①油液过脏使阀芯卡死。过滤或更换。 ②油温过高，使零件产生热变形，而产生卡死现象。检查油温过高的原因并消除。 ③油温过高，油液中产生胶质，粘住阀芯而卡死。清洗、消除油温过高的现象。 ④油液黏度太高，使阀芯移动困难而卡住。更换适宜的油液。 （6）主阀上的行程调节螺钉调节不当 见图4-80。

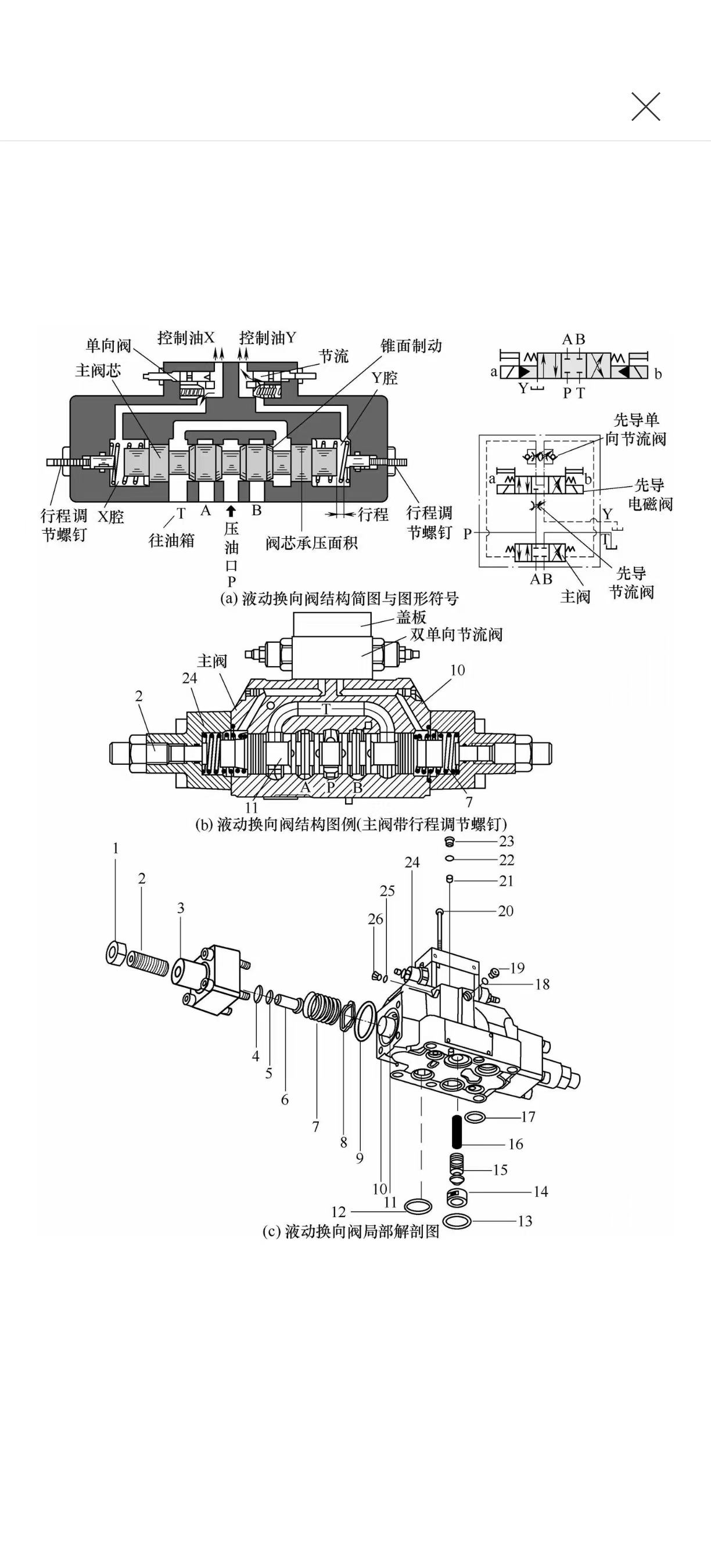

图4-80 液动换向阀

1—螺母；2—行程调节螺钉；3—左盖；4、5、9、12、13、17、18、22、25—O形圈；6—柱塞；7—对中弹簧；8—垫圈；10—主阀体；11—主阀芯；14—阀座；15—背压阀阀芯；16—弹簧；19、23、26—螺塞；20—螺钉；21—塞；24—双单向节流阀
