液压维修之顺序阀怎样作卸载阀用?

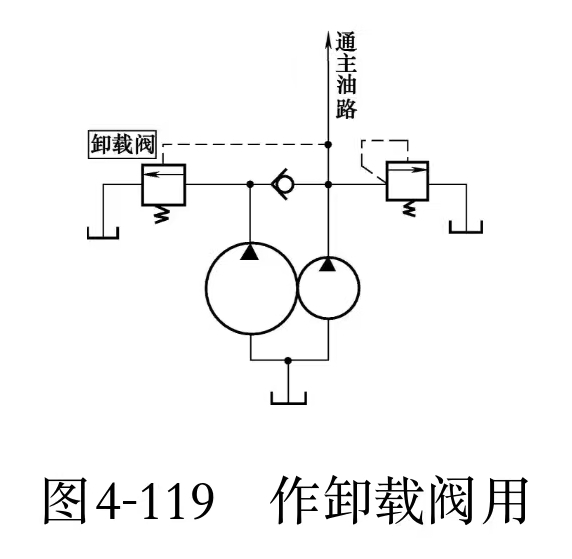

如图4-119所示，将外控顺序阀即卸载阀的控制油口与液压泵出日相连，当系统中主油路的压力达到或超过卸载阀的设定值时，该阀打开，使低压大流量泵卸载，高压小流量泵在溢流阀调定的压力向系统供油。

平衡支撑回路中的内控式单向顺序阀起何作用?

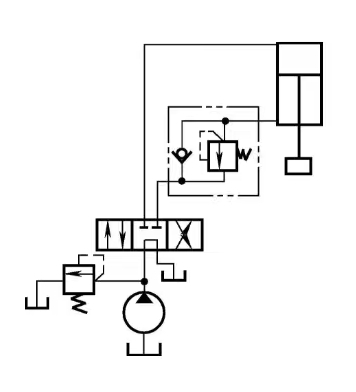

图4-120为用内控式单向顺序阀的平衡回路，适当调节顺序阀的开启压力，可使垂直安装的液压缸下降时，液压缸有杆腔中产生的背压平衡活塞自重，防止重物超速下降发生事故和气穴现象。当三位四通阀左位工作时，压力油进入液压缸的上腔，缸下行，使液压缸下腔油压上升。当下腔压力超过顺序阀的调定压力时，活塞才向下运动。由内控式单向顺序阀构成的平衡回路起到平衡液压缸活塞重量的作用。

图4-120   平衡支撑回路（一）
