液压设备维修之电磁溢流阀的工作原理是怎样的？

图4-91（a）为二位二通常闭式（二位四通堵了两个油口而成）电磁阀与两节同心先导式溢流阀组成的电磁溢流阀结构原理。电磁阀安装在先导调压阀的阀盖上。P、T分别为主阀的进、出油口，X为遥控口。P1、T1、A1和B1为电磁阀的四个油口，P1接先导式溢流阀的主阀弹簧腔，T1接先导调压阀的弹簧腔，A1和B1封闭。

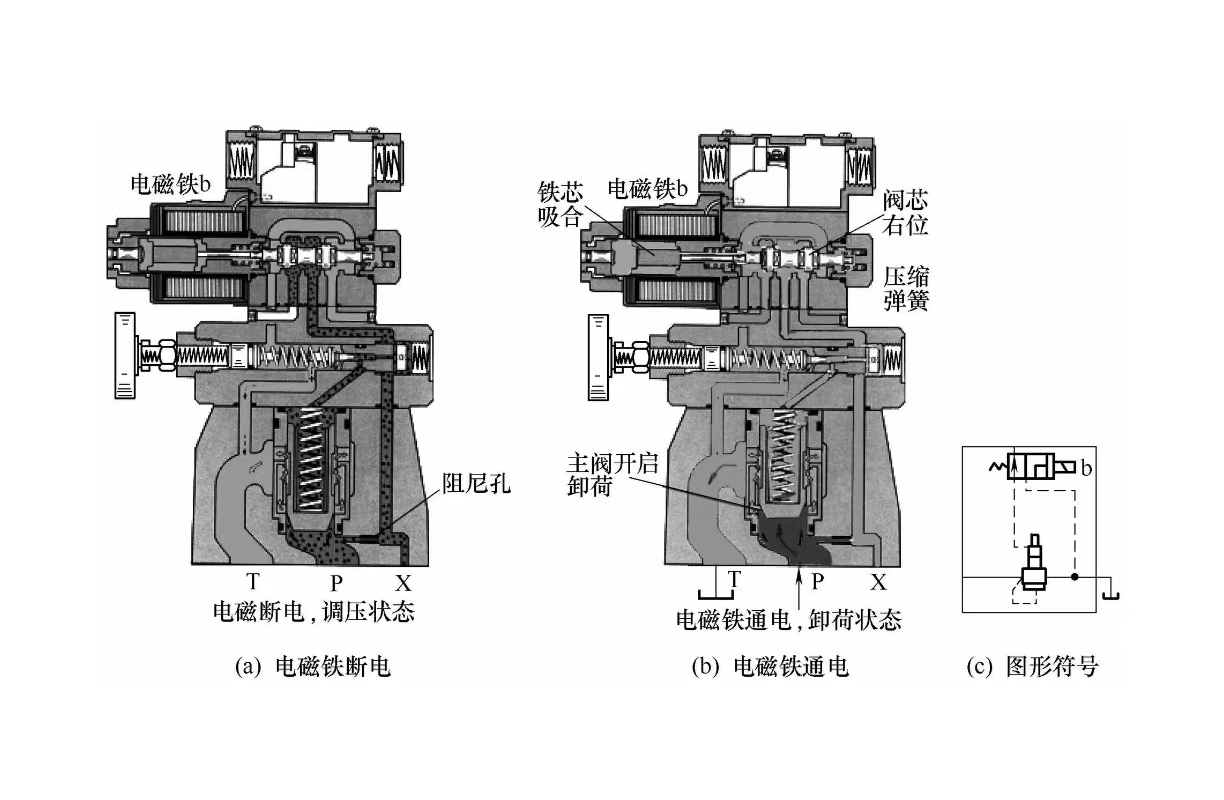

图4-91 电磁溢流阀的工作原理

图4-91（a）中，当电磁铁b未通电时，工作原理同上述普通溢流阀，此时系统在主溢流阀的调压值下工作；图4-91（b）中，当电磁铁b通电时，主阀芯通过电磁阀油口连通回油箱，系统卸载。 如果将二位二通常闭式电磁阀改为常开式电磁阀，往往只需将阀芯换个方向即可。电磁铁b未通电时，系统卸载；通电时，系统升压。

带缓冲阀的电磁溢流阀的工作原理是怎样的？

在高压大流量的液压系统中，当电磁溢流阀从有负载的高压状态转换到无负载的卸载状态时，由于电磁铁从通电到断电的时间仅为短短的几十毫秒，压力在极短时间内由高压降为低压，能量急剧释放，从而产生大的压力冲击、振动和噪声。这种冲击、振动和噪声在高压大流量的情况下往往会产生重大故障。为防止这种情况发生，可采用带缓冲阀的电磁溢流阀，缓冲阀可延长从高压到卸压过程的时间，使压力平稳下降，防止冲击、振动和噪声的产生。带缓冲阀的电磁溢流阀的工作原理如下： 如图4-92所示，缓冲阀实际上是一个节流装置，节流口X的大小可通过调节螺钉进行调节，以控制卸载时间的长短。当电磁阀断电、p2与T2不通时，系统在溢流阀调定的压力下工作，压力油p1经缓冲阀阀芯节流开口X及轴向沟槽a作用在缓冲阀阀芯左端承压面A上，阀芯右端弹簧腔经T1和主阀的平衡弹簧腔与油箱相通，平衡弹簧弹力很小，所以缓冲阀阀芯向右的作用力p1A大于向左的弹簧力F（p1A>F），阀芯右移并将阀口X关小至阀芯被弹簧座和调节螺钉限位为止，缓冲阀节流口X便处于最小开口位置，此时溢流阀在其调定的压力下工作；当先导电磁阀通电、使p2与T2接通时，缓冲阀阀芯在刚卸载的瞬间仍处于最小节流口X的位置，因阻尼力的作用，压力p1就不能突然降至回油压力，因此延长了卸载时间，但由于随着p2与T2的连通，缓冲阀芯左端（与p2相通）的油液压力由p1降为p'1，当p'1A≤F，阀芯在弹簧力的作用下左移，节流口X逐渐增大，压力p1也随之下降，直至阀芯左端油液压力降至回油压力，节流口便增至最大，系统压力也就逐渐完全卸载。

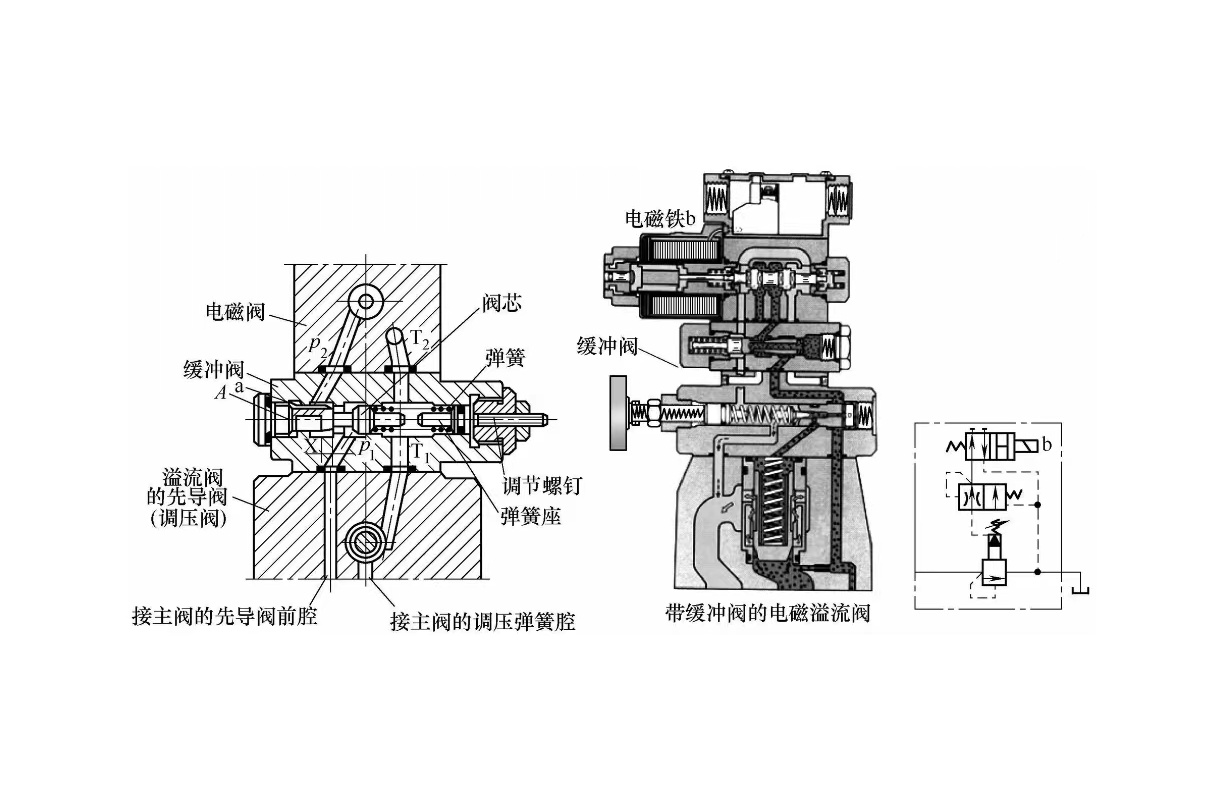

图4-92 带缓冲阀的电磁溢流阀的工作原理

调整调节螺钉，可改变阀芯行程和弹簧预压紧力，即可改变卸载时间，调节螺钉全松时，节流口开度和弹簧预压紧力为最小，卸载时间最长；反之，卸载时间最短，基本上不起卸载缓冲作用。
