液压系统维修之溢流阀的作用分析

什么是溢流阀？ 溢流阀是构成液压系统不可缺少的阀类元件。通过溢流阀的溢流、调节和限制液压系统的最高压力，可对液压系统起调压、限压以及安全保护的作用。 在定量泵作动力源的液压系统中，为了满足工作负载的需要，液压系统需要一定大小的压力值，系统需要“调压”，即需要确定液压泵的最高使用工作压力；另一方面，当执行元件不需要那么多的流量时，而定量泵供给的流量一定，只有通过溢流阀，溢去多余的油液并将其排回油箱。否则因为流量多余，系统压力会升得很高，因此，在定量泵液压泵源系统中，溢流阀起调压、限压、溢流作用。 在变量泵作动力源的液压系统中，泵的流量一般随负载可改变，不会有多余流量。只在压力超过某一预先调定的压力时，溢流阀才打开溢流，使系统压力不再升高，防止系统压力超载，起安全保护作用。此时的溢流阀便称为“安全阀”。 常用的溢流阀有直动式和先导式两种，直动式用于低压，先导式用于中、高压。 直动式溢流阀直接利用弹簧力与进油口的液压力相平衡来进行压力控制，因而弹簧较硬，手柄调节力矩大，不能用于中、高压。

直动式溢流阀的阀芯有哪些形式？

直动式溢流阀阀芯常用的结构如图4-81所示，球阀具有较大的过流面积，所以球阀结构使主阀开启比较迅速，从而使升压时间t1较短（图4-82）；但是球阀的过流面积变化较大，这样阀芯动作就不太稳定，易出现振动，从而使主阀稳定时间t2较长。 圆柱锥阀差压式阀芯和直动式阀芯的区别在于锥阀的尾部带有一段配合面［图4-81（d）］。主要特点是利用承压面的面积差来减小作用在阀芯上的液压力，这使调压弹簧容易设计，并提高了调压稳定性。但它有两个配合面，结构比直动式复杂，加工精度也比直动式要求高。

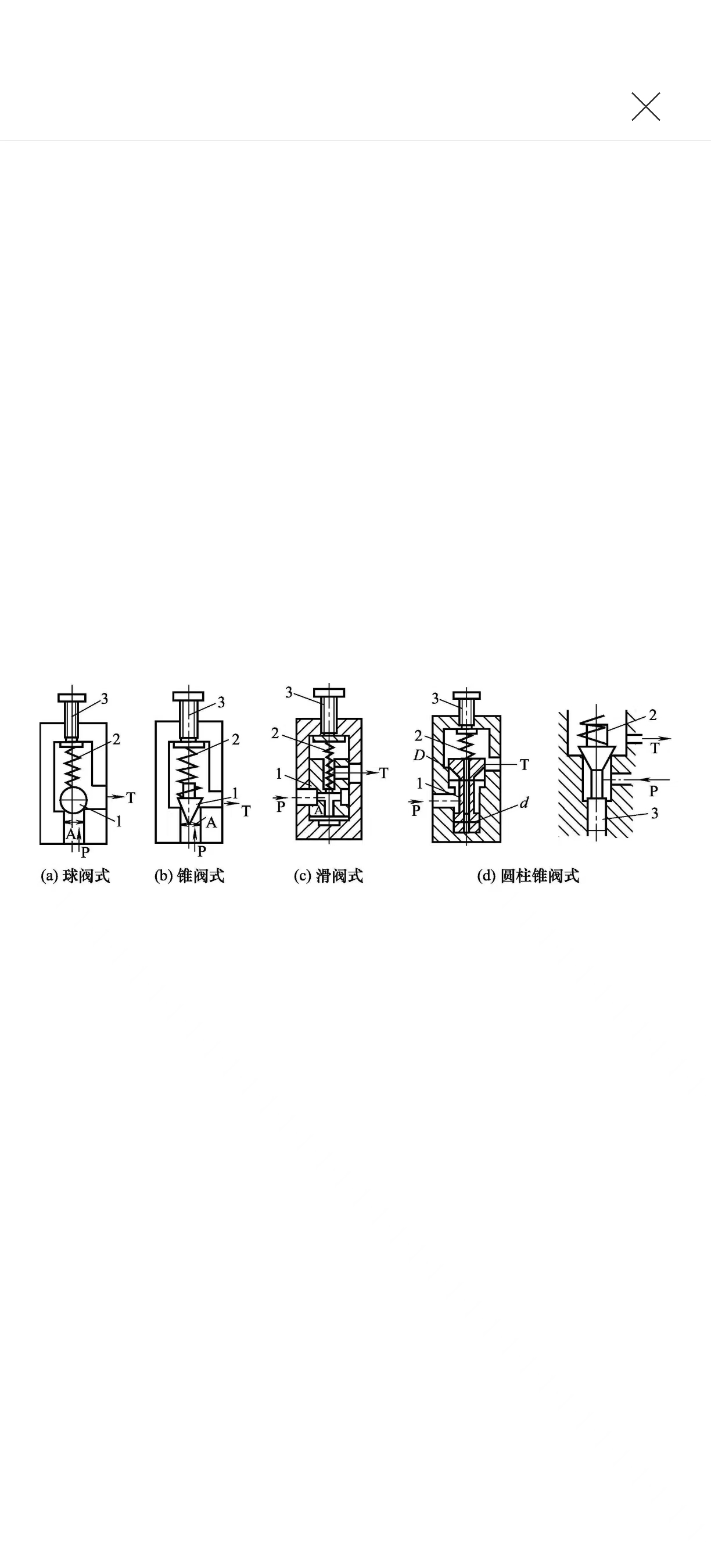

图4-81 直动式溢流阀的阀芯形式

 1—阀芯；2—弹簧；3—调节螺钉

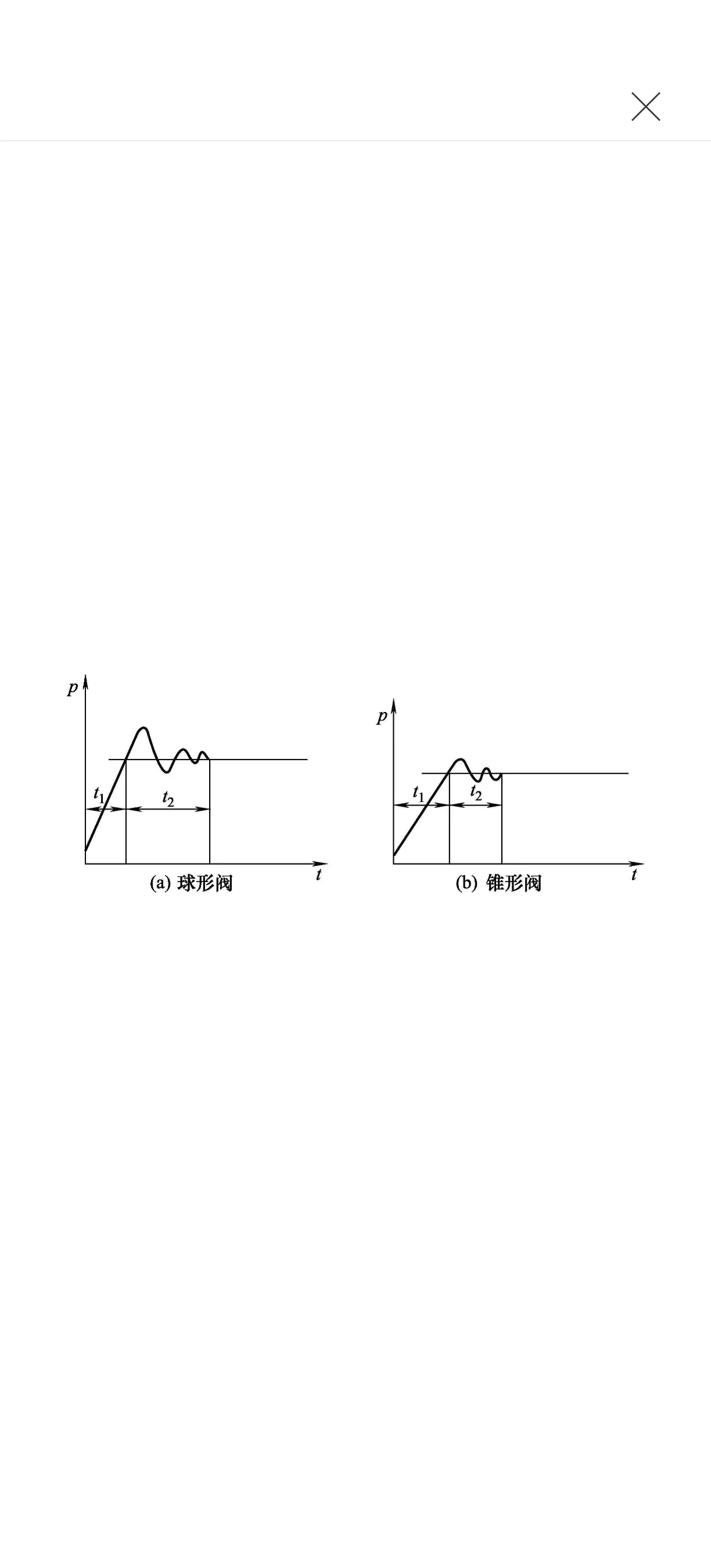

图4-82 p-t曲线
